तपशील
कटिंग क्षेत्र: 3000 * 1500 मिमी
कटिंग स्पीडः 30 मी / मिनिट
ग्राफिक स्वरूप समर्थितः एआय, पीएलटी, डीएक्सएफ, बीएमपी, एलएएस, डीएक्सपी
अनुप्रयोग: लेसर कटिंग
अट: नवीन
मोटाई कटिंग: 0-30 मिमी
सीएनसी किंवा नाहीः होय
कूलिंग मोड: वॉटर कूलिंग
नियंत्रण सॉफ्टवेअर: सायकट
मूळ स्थानः अनहुई, चीन (मुख्य भूप्रदेश)
प्रमाणन: सीई, आयएसओ, एसजीएस, सीसीसी
वारंटीः 1 वर्ष
लेझर स्त्रोत: आयपीजी / रेकास / एनएनएआयटीटी / MAX
कटिंग हेड: प्रीसाइट / रेयटॉल्स / ओएसपीआरआय / डब्ल्यूएसएक्स
सर्वो प्रकारः सर्वो मोटर
शीतकरण प्रणाली: वॉटर चिलर
लेसर पावर: 500/750/1000/1500/2000 / 3000w किंवा सानुकूलित म्हणून
कार्यक्षेत्र: 1500 * 3000 मिमी
कटिंग सामग्री: कार्बन स्टील / स्टेनलेस स्टील / अॅल्युमिनियम / तांबे
इलेक्ट्रिक घटक: फ्रेंच श्नाइडर
ट्रान्समिशन सिस्टमः वाईवायसी
उत्पादन अनुप्रयोग

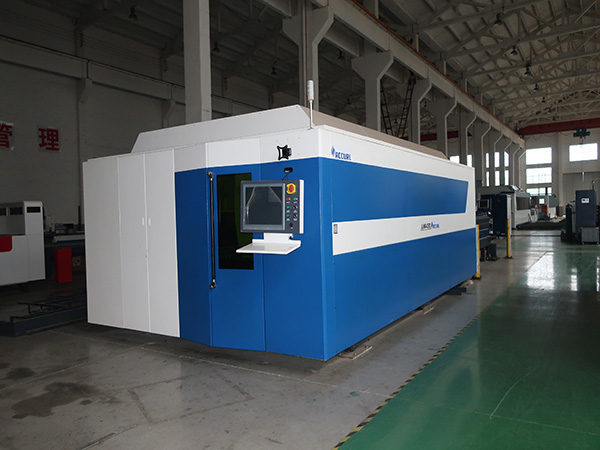

सीएल-जी 3015 ए सीएनसी फायबर लेसर कटिंग मशीन हे लेझर कटिंग उपकरणांचे एक संपूर्ण संच आहे, जे फायबर लेझर, चिलर्स, फायबर कटिंग हेड्स, कटिंग मशीन टूल्स, कंट्रोल सिस्टम, वॉटर सिस्टम, एअर एक्स्ट्रक्शन सिस्टम इ. बरोबर समाकलित आहे. संपूर्ण मशीन निश्चित वर्कस्पीस आणि जंगम गॅन्ट्री स्ट्रक्चरचा अवलंब करते. हे दोन-अक्षीय, तीन-अक्षीय नियंत्रित सीएनसी लेसर कटिंग मशीन आहे. त्यापैकी, एक्सवाय एक्स अक्षांश विमानात जेड अॅक्स फ्लोटिंग ट्रॅकिंग वर्कपीसची पृष्ठभागाची चरणी लक्षात येते. उपकरणांचे चार सीएनसी शाफ्ट्स मार्गदर्शनाखाली घुसतात आणि कटिंग प्लेट भाग एक्स, वाई, जेड अॅक्स एसी सर्वो गियर रॅक द्वारे चालविले जाते, ज्यामध्ये एक्स, जेड अॅक्स एसी सर्वो गियर रॅक द्वारे चालविली जाते. मुख्य बेड, वाई शाफ्टने स्टील स्ट्रक्चर बीम, डायनॅमिक परफॉरमन्स, जे लेसर कटिंग हेड, एसी सर्वो मोटर, बॉल स्क्रू जोडी, रोलिंग मार्गदर्शक जोडी, रेड्यूसर, गियर आणि रॅक जोडी सर्व सुप्रसिद्ध ब्रँड निवडतात. सीएनसी सिस्टीम ब्रँड लेझर विशेष अंकीय नियंत्रण प्रणाली, व्यावसायिक कटिंग नियंत्रण सॉफ्टवेअर आणि सहायक प्रोग्रामिंग सॉफ्टवेअर कॉन्फिगर करते. कॉम्पॅक्ट स्ट्रक्चर, पुरेशी कठोरता, चांगली विश्वसनीयता आणि उच्च कटिंग क्षमता.
सीएनसी फायबर लेसर कटिंग मशीन स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील, सिलिकॉन स्टील, गॅल्वनाइज्ड स्टील प्लेट, अॅल्युमिनियम मिश्र धातु, टायटॅनियम मिश्र धातु आणि इतर मेटल सामग्री कापण्यासाठी उपयुक्त आहे.
मुख्य वैशिष्ट्ये
1. गॅन्ट्री बीम हलवून नवीन स्ट्रक्चरल डिझाइन तसेच नवीन उत्पादन प्रक्रियेचा अवलंब केला जातो, जो उच्च प्रवेगाने स्थिरता कायम ठेवतो आणि मोठ्या लांबीच्या रुंदीसह अॅल्युझ्युशन अॅल्युमिनियम मिश्र धातु बनवतो. हे वजन 12% कमी झाले आणि कास्टिंग बीमची तुलना तुलनेने कठोरतामध्ये 20% वाढले.
2. चीनी-इंग्रजी नियंत्रण सॉफ्टवेअर स्वीकारणार्या मानव-संगणक परस्पर संवादांसह सीएनसी प्रणाली ने ऑपरेशन अधिक सोपी आणि सोयीस्कर बनविली.
3. खुली बाजू असलेले कटिंग क्षेत्र जे तीन खुले बाजू आहेत, जे कच्चे माल लोड करणे आणि लोड करणे अधिक सुलभ करते. हे वेगवेगळ्या ठिकाणी लागू केले जाऊ शकते.
4. इलेक्ट्रिक कंट्रोल कॅबिनेटमध्ये वापरलेली आंशिक संरचना विविध स्थानिक व्यवस्था पूर्ण करू शकते.
5. कटिंग चेंबर हलवून ग्रिडला गोळ्या घेते आणि अचूकपणे काटण्याचा आणि सामग्री आणि कापणीचा वेळ दोन्ही वाचविण्यास मदत करते.
6. संलग्न भागाने टययरे क्षेत्राचा फार जवळचा भाग म्हणून बनविलेल्या बेस पार्टवर डस्ट-रिमूव्हर स्ट्रक्चर अधिक कार्यक्षम बनते. यामुळे धूळ काढण्याचे साधन देखील लॅजर टाळते जेणेकरून दीर्घ कार्यकाळ सुनिश्चित होईल.
7. हे विशेष डिझाइन केलेले लेसर कटिंग हेड एखाद्या विशिष्ट जाडीत सामग्रीचे उच्च कार्यक्षमता कापून फोकल अंतर, फोकस व्यास आणि बीम-कमर कटिंग एरिया, सशक्त शक्ती, भार सामग्री दोन्ही समोर आणि मागे समायोजित करुन सामग्री करू शकते. वेळ वाचवा.
तांत्रिक बाबी
कटिंग श्रेणी (मिमी) | 1500X3000 | 1500 एक्स 4000 | 1500X6000 | 2000 एक्स 4000 | 2000X6000 | |
एक्स एक्सिस स्ट्रोक (मिमी) | 1525 | 1525 | 1525 | 2025 | 2025 | |
वाई एक्सिस स्ट्रोक (मिमी) | 3050 | 4050 | 6050 | 4050 | 6050 | |
झॅक अॅक्सिस स्ट्रोक (मिमी) | 300 | 300 | 300 | 300 | 300 | |
एक्सवाय एक्सिस पोजिशनिंग अचूकता (मिमी) | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | |
पुन: स्थिती अचूकता (मिमी) | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | |
लेसर पावर (डब्ल्यू) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
आमची सेवा
प्री-सेल्स सर्व्हिस
* चौकशी आणि सल्ला देणे.
* नमुना चाचणी समर्थन.
* आमच्या कारखाना पहा.
विक्रीनंतर सेवा
मशीन कशी वापरावी, मशीन कशी वापरावी हे प्रशिक्षण देणे.
* परदेशी सेवा सेवा यंत्रणा उपलब्ध अभियंता.
