तपशील
कटिंग स्पीडः 80 मीटर / मिनिट
ग्राफिक स्वरूप समर्थितः डीडब्ल्यूजी, डीएक्सएफ
अनुप्रयोग: लेसर कटिंग
अट: नवीन
मोटाई कटिंग: 0-25 मिमी
सीएनसी किंवा नाहीः होय
कूलिंग मोड: वॉटर कूलिंग
नियंत्रण सॉफ्टवेअर: सायकट
मूळ स्थान: चीन अनहुई (मुख्य भूप्रदेश)
ब्रँड नावः ACCURL
प्रमाणन: सीई, आयएसओ, एसजीएस

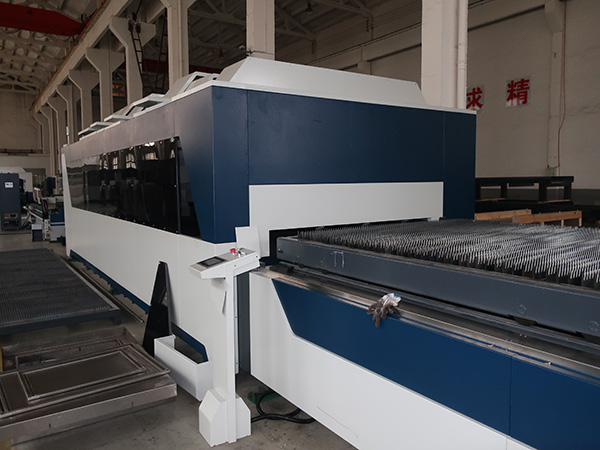

उत्पादनाचे नाव: फायबर लेसर ट्यूब आणि प्लेट कटर
उर्जा पुरवठा: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
आकार कापणे: प्लेट आणि पाईप
कार्यक्षेत्र: 1500 मिमी x3000 मिमी / 2000 मिमीएक्स 4000 मिमी / 2000 मिमीएमएक्स 6000 मिमी
प्रकार: फायबर लेसर काटना
कमाल पोजीशन स्पीडः 80 मीटर / मिनिट
ट्यूब कटिंग व्यास: 30 मिमी-220 मिमी
ट्यूब कटिंग लांबीः 6 मी पेक्षा कमी
एक्स, वाई अक्ष पोकळ दाब: 0.05 मिमी
एक्स, वाई अक्ष पुनरावृत्तीक्षमता अचूकता: 0.025 मिमी
विक्रीनंतर सेवा प्रदान केली: अभियंते परदेशात सेवा यंत्रणा उपलब्ध आहेत
फायबर लेसर कटिंग मशीनचे फायदे:
1. उत्कृष्ट मार्ग गुणवत्ता: लहान लेसर डॉट आणि उच्च कार्य कार्यक्षमता, उच्च गुणवत्ता.
2. उच्च कपातीची गती: कपाशीची वेग ही उर्जा सीओ 2 लेसर कटिंग मशीनपेक्षा 2-3 पट आहे.
3. स्थिर चालवणे: टॉप वर्ल्ड आयात फायबर लेसर, स्थिर कार्यक्षमता स्वीकारणे, मुख्य भाग 100,000 तासांपर्यंत पोहोचू शकतात;
4. फोटोइलेक्ट्रिक रूपांतरणांसाठी उच्च कार्यक्षमता: सीओ 2 लेझर कटिंग मशीनसह तुलना करा, फायबर लेझर कटिंग मशीनला फोटोइलेक्ट्रिक रूपांतरण कार्यक्षमता तीनदा आहे.
5. कमी किंमतः ऊर्जा वाचवा आणि पर्यावरण संरक्षित करा. फोटोइलेक्ट्रिक रूपांतरण दर 25-30% पर्यंत आहे. कमी विद्युत वीज वापर, परंपरागत सीओ 2 लेसर कटिंग मशीनचा केवळ 20% -30% भाग आहे.
6. कमी देखभाल: फायबर लाइन ट्रांसमिशन नाही गरज लेंस प्रतिबिंबित करते, देखभाल खर्च जतन करा;
7 सुलभ ऑपरेशन्स: फायबर लाइन ट्रांसमिशन, ऑप्टिकल पाथचे समायोजन.
तांत्रिक बाबी
प्रभावी कार्यक्षेत्र (मिमी) | 3000x1500 / 4000x2000 / 6000x2000 | ||
मॅक्स पाईप व्यास | 200 मिमी (600 मिमी द्वारे सानुकूलित केले जाऊ शकते) | ||
पाईपची लांबी | 6 मिमी | ||
झहीर अक्ष स्ट्रोक | 120 मिमी | ||
कमाल पोजीशन वेग | 60 मीटर / मिनिट | ||
एक्स, वाई अक्ष स्थिती अचूकता | 0.05 मिमी | ||
एक्स, वाई पुनरावृत्ती अचूकता | 0.025 मिमी | ||
लेसर स्त्रोत | 500W / 700W / 750W / 800W / 1000W / 1200W / 2000W | ||
कार्बन स्टील | ≤ 10 मिमी | ||
स्टेनलेस स्टील | ≤ 4 मिमी | ||
अॅल्युमिनियम | ≤ 4 मिमी |
मानक संरचना
फायबर वीज पुरवठा | रेकास / आयपीजी | ||
फायबर कटिंग हेड | रेतुओल | ||
मशीन बॉडी | टायर | ||
क्रॉस बीम | टायर | ||
कार्यरत टेबल | टायर | ||
गियर बॉक्स | सर्वोच्च | ||
एक्स, वाई रॅक आणि पिनियन | स्वीडन लिंडेन | ||
बॉल स्क्रू | तैवान हायविन | ||
रेल्वे | तैवान हायविन | ||
वायवीय प्रणाली | जपान एसएमसी | ||
शीतकरण प्रणाली | ताओर | ||
विद्युत घटक | श्नाइडर | ||
नियंत्रण यंत्रणा | सायकूट | ||
एसी सर्वो मोटर आणि ड्रायव्हर | यस्कवा | ||
सीएडी / सीएएम सॉफ्टवेअर | स्मार्ट नेस्ट व्यावसायिक |
कटिंग पॅरामीटर(बाबतीत 700W लेसर शक्ती)
लेसर पावर (डब्ल्यू) | साहित्य | जाडी (मिमी) | वेग (मीटर / मिनिट) | गॅस कटिंग |
700 डब्ल्यू | स्टेनलेस स्टील | 0.5 | 21 | एन 2 |
1 | 16 | एन 2 | ||
2 | 5 | एन 2 | ||
3 | 2 | एन 2 | ||
4 | 1.2 | एन 2 | ||
700 डब्ल्यू | कार्बन स्टील | 1 | 12 | ओ 2 |
2 | 6 | ओ 2 | ||
3 | 4 | ओ 2 | ||
4 | 3 | ओ 2 | ||
5 | 2 | ओ 2 |
एकूण वीज खर्च
आयटम | पॉवर (केडब्ल्यू) | एकूण उर्जा (केडब्ल्यू / एच) | एकूण किंमत (युएसडी / एच) |
लेसर | 2.9 | ≦ 20.9 | USD2.0 (60% एकूण भार साठी खाते) |
मशीन | 9.5 | ||
थंडर | 4.5 | ||
वायु कंप्रेसर | 4 |
गॅस खर्च
गॅस प्रकार | किंमत (USD / सिलेंडर) | क्षमता (किमान / सिलेंडर) | किंमत (USD / एच) | टिप्पणी द्या |
ओ 2 | 2.5 | 60 | 2.5 | 1 मिमी कार्बन स्टील |
एन 2 | 4.2 | 15 | 16.5 | 1 मिमी कार्बन स्टील |
लिक्विड एन 2 | 55 | 120 | 4.5 | 1 मिमी स्टेनलेस स्टील |
वायु | 1.1 (हवा कंप्रेसर) | 2 मिमी पेक्षा कमी कार्बन स्टील, गुणवत्ता कटिंग |
स्थापना अटी
विक्रेता कर्मचारी खालीलप्रमाणे देखरेखीचे निरीक्षण करतील:
1) स्थापना आणि विधानसभा
2) मशीन आणि कार्य टेबलची पोजिशनिंग
3) सर्व्हिस एंट्री पॉईंटवरून केबल्स आणि होसेस चालू करणे
4) यंत्रासाठी इलेक्ट्रिकल केबल्स आणि गॅस होसेसचा कनेक्शन
प्रशिक्षण अटी
कमिशनिंगनंतर, विक्रेता तंत्रज्ञानाची सुरुवात सुरू होईल.
प्रशिक्षणास समाधानकारक पूर्णता सुनिश्चित करण्यासाठी ग्राहक पुरेशी सामग्री आणि उपभोगयोग्य वस्तू पुरवेल.
प्रशिक्षण खालील गोष्टींचा समावेश असेल:
1) मशीनचे अवलोकन
2) वैशिष्ट्ये आणि ऑपरेशन नियंत्रण
3) मशीन देखभाल आणि समायोजन
4) मशीनची देखरेख चालू आहे
मशीन ऑपरेटरची प्रशिक्षण स्थापना आणि चालू होण्याबरोबरच आहे, त्यामुळे कर्मचार्यांना नेहमीच उपलब्ध असणे आवश्यक आहे.
